Förstå grunden: Vilka är två grundläggande typer av bilupphängningsfjädrar?

Den två grundläggoche typer av fjädrar för bilar är spiralfjädrar och bladfjädrar . Dessa två komponenter representerar den grundläggoche tekniken som används för att stödja fellerdonets vikt och absorbera vägstötar i de allra flesta moderna och klassiska bildesigner. Medan andra system som luftfjädrar eller vridningsstänger finns, förblir spiral- och bladvariationerna industristandarder på grund av deras tillförlitlighet, kostnadseffektivitet och beprövade prestanda under årtionden av teknisk utveckling.

Den Role of Coil Springs in Modern Automotive Engineering

Spiralfjädrar är the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

Den mechanical principle behind a coil spring is based on torsion . När fjädern komprimeras, vrider själva vajern sig faktiskt och lagrar energi som sedan frigörs för att trycka tillbaka hjulet mot marken. Denna design möjliggör en betydande mängd rörelser inom ett relativt litet vertikalt utrymme, vilket gör den idealisk för oberoende fjädringssystem.

Fördelar med spiralfjädersystem

Den primary advantage of spiralfjädrar är deras förmåga att erbjuda en mycket avstämbar fjäderhastighet , vilket direkt påverkar fordonets köregenskaper. Ingenjörer kan variera tjockleken på tråden, diametern på spolen och antalet varv för att skapa antingen en mjuk, bekväm åktur eller en styv, sportig prestandakänsla.

• Hög grad av flexibilitet i upphängningsgeometri design.
• Minskad vikt jämfört med traditionella tunga alternativ.
• Kompatibilitet med MacPherson fjäderben och flerlänksupphängningsinställningar.
• Linjära eller progressiva kompressionshastigheter beroende på spolavståndet.

Den Enduring Utility of Leaf Springs in Heavy-Duty Vehicles

Bladfjädrar är one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional bärförmåga .

Till skillnad från spiralfjädrar, bladfjädrar tjänar ett dubbelt syfte: de fungerar som en dämpande del och en strukturell länk. Eftersom de är bultade direkt på fordonets chassi och axeln, hjälper de till att lokalisera axeln utan behov av ytterligare kontrollarmar, vilket förenklar den övergripande upphängningsarkitekturen för robusta applikationer.

Egenskaper för bladfjäderdesign

Modernt bladfjädrar finns i allmänhet i två varianter: flerbladiga och enbladiga. Flerbladssystem använder flera lager av varierande längd för att ge ett progressivt motstånd – när mer vikt läggs på, griper fler blad in för att stödja lasten.

• Överlägsen distribution av chassi stress över ett större område av ramen.
• Förenklad design som minskar antalet rörliga delar i bakaxelaggregatet.
• Hög hållbarhet under extrema viktförhållanden och terrängmiljöer.
• Lätt att reparera och byta ut i kommersiella flottanställningar.

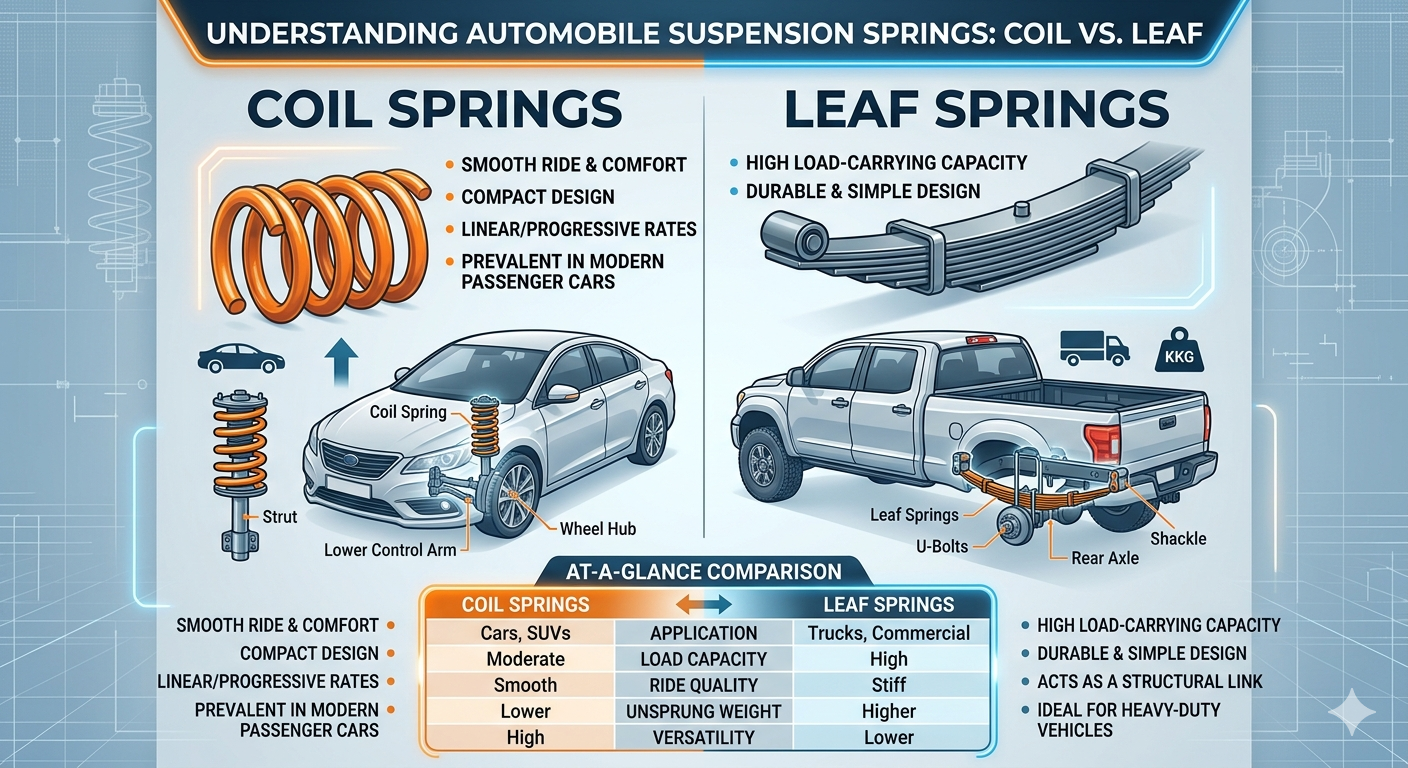

Jämförande analys: Spiralfjädrar vs. bladfjädrar

Att välja mellan spiralfjädrar och bladfjädrar beror helt på den avsedda användningen av fordonet och den önskade balansen mellan komfort och användbarhet. Medan spiralfjädrar dominerar konsumentbilsmarknaden för sin smidiga gång, är bladfjädrar fortfarande kungen inom industri- och transportsektorerna.

Tabell 1: Teknisk jämförelse mellan de två grundläggande typerna av bilfjädrar.

Tekniska prestandafaktorer och materialvetenskap

Den effectiveness of fjädrar för bilar är förankrat i materialvetenskap, särskilt användningen av höghållfasthet krom kisel or kromvanadin stål. Dessa legeringar är valda för sin höga elastiska gräns, vilket säkerställer att fjädern återgår till sin ursprungliga form även efter miljontals cykler av kompression.

Till exempel, i ett vanligt passagerarfordon, en spiralfjäder kan ha en fjäderhastighet på 300 lbs/tum. Detta innebär att för varje 300 pund kraft som appliceras, komprimerar fjädern exakt en tum. Däremot en kraftig bladfjäder pack på ett nyttofordon kan ha en progressiv hastighet som börjar på 500 lbs/tum och ökar till 1 200 lbs/tum när fordonet når sin maximala nyttolast. Detta förhindrar att fjädringen "bottnar" under kraftig påfrestning.

Inverkan på ofjädrad vikt

Ett kritiskt tekniskt mått i upphängningsdesign är ofjädrad vikt — Massan av fjädring, hjul och andra komponenter som är direkt anslutna till dem, i stället för att stödjas av fjädrarna. Spiralfjädrar bidrar betydligt mindre till ofjädrad vikt än bladfjädrar. Lägre ofjädrad vikt gör att däcken kan spåra vägfel mer exakt, vilket är anledningen till att nästan alla högpresterande racingfordon använder sofistikerade coil-over-chock-konfigurationer.

Underhåll och tecken på fel för upphängningsfjädrar

Att underhålla två grundläggoche typer av automobile suspension springs är avgörande för fordonssäkerheten, eftersom en trasig fjäder kan leda till förlust av kontroll eller däckskador. Även om fjädrarna är utformade för att hålla hela fordonets livslängd, kan miljöfaktorer som vägsalt och extrem dragning orsaka för tidigt fel.

För spiralfjädrar , är det vanligaste felläget korrosion som leder till en spänningsfraktur. En snäppet spole kan få fordonet att sitta ojämnt eller skapa ett högt "klinkande" ljud när man kör över gupp. För bladfjädrar , de vanligaste problemen är "hängande" (förlust av båge) eller knäppning av enskilda löv i förpackningen.

• Visuell inspektion: Leta efter sprickor, kraftig rost eller lutande åt sidan.
• Den Bounce Test: Tryck ner på ett hörn av fordonet; om den studsar mer än två gånger kan dämparna eller fjädrarna vara slitna.
• Däckslitage: Ojämna däckslitagemönster pekar ofta på en hängande fjäder som har förändrat hjulinställning .

Evolution och framtida trender inom vårteknologi

Medan spiralfjädrar och bladfjädrar förblir standarden ser bilindustrin en förändring mot kompositmaterial. Vissa moderna fordon har ersatt traditionella bladfjädrar av stål med fiberförstärkt plast (FRP) enbladiga mönster. Dessa erbjuder samma styrka med en viktminskning på 70 %, vilket avsevärt förbättrar bränsleeffektiviteten och körkvaliteten.

Dessutom ställer uppkomsten av elfordon (EV) nya krav på upphängningssystem . Eftersom elbilar bär tunga batteripaket, måste deras fjädrar klara högre konstant belastning samtidigt som de upprätthåller en tyst, vibrationsfri kabin. Detta har lett till utvecklingen av sofistikerade "variable pitch" spiralfjädrar som kan förbli mjuka över små krusningar men stelna omedelbart under kurvtagning eller inbromsning.

Vanliga frågor (FAQ)

1. Vilken typ av fjäder är bättre för terrängkörning?

Det beror på målet. Spiralfjädrar ger generellt bättre "artikulation" (förmågan hos hjul att röra sig oberoende över stora hinder), medan bladfjädrar är preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Kan jag ersätta bladfjädrar med spiralfjädrar?

Ja, men det kräver en komplett upphängningsomvandlingssats . Eftersom bladfjädrar också lokaliserar axeln, kräver en konvertering till spolar att man lägger till styrarmar och en spårstång för att hålla axeln på plats, vilket är ett stort ingenjörsuppdrag.

3. Varför använder vissa fordon båda?

Många pickuper använder spiralfjädrar i fronten för exakt styrning och komfort vid användning bladfjädrar bak för att hantera nyttolasten i lastbilsflaket. Den här hybridmetoden utnyttjar styrkorna hos båda bastyperna.

4. Hur länge håller bilfjädrar vanligtvis?

Under idealiska förhållanden, upphängningsfjädrar kan hålla över 150 000 miles. Men i områden med tung snö och vägsalt kan de behöva bytas ut mycket tidigare på grund av korrosionsinducerad trötthet.

Sista tankar om upphängningsval

Förståelse vilka är två grundläggande typer av bilfjädrar är det första steget i att uppskatta den komplexa teknik som håller våra fordon stabila och säkra. Oavsett om det är den mångsidiga och bekväma spiralfjäder eller de robusta och pålitliga bladfjäder , fortsätter båda teknikerna att spela en avgörande roll i den globala transportinfrastrukturen. I takt med att material och fordonsvikter utvecklas kommer dessa två grundläggande typer troligen att förbli grunden för fordonsupphängning under många år framöver.
